[Repair] Microsoft Sculpt Comfort Mouse 스위치 교체
| 22.11.05 스위치 교체 작업기 |
정확하게 구매한 시점은 기억이 나질 않으나 제품의 제조년이 2016년인것으로 보아 약 4~5년 정도는 사용한것으로 추측된다.
한손에 들어오는 그립감과 블루투스의 빠른 인식률 그리고 출장이 잦아 마우스 패드가 아닌 환경에서 사용할 일이 많은 상황임에도 큰 불편함 없이 잘 사용하고 있었던 찰나에 마우스 왼쪽 클릭이 언제부턴가 인식이 안되는 상황이 발생하였다.
만족스러운 제품이라 버리긴 아까워 스위치를 교체하여 다시 잘 사용하다가 또 다시 스위치가 잘 안먹히는 상황이 발생하여 두번째 교체를 진행하면서 기록을 남겨보려고 한다.

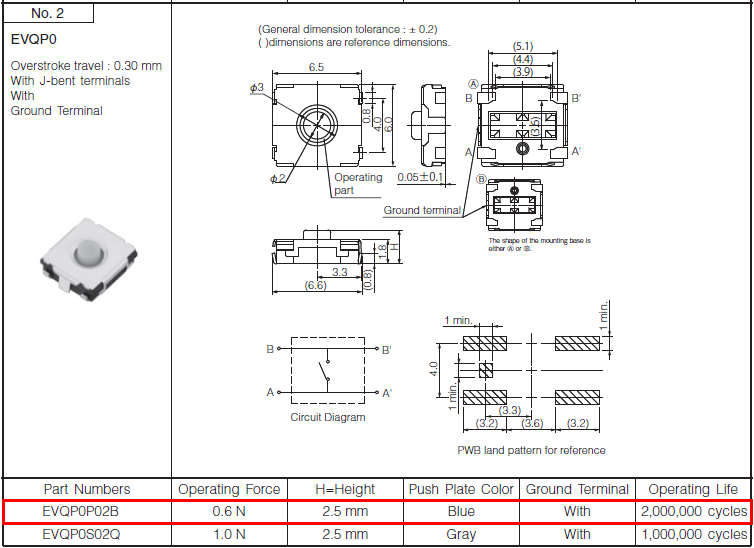

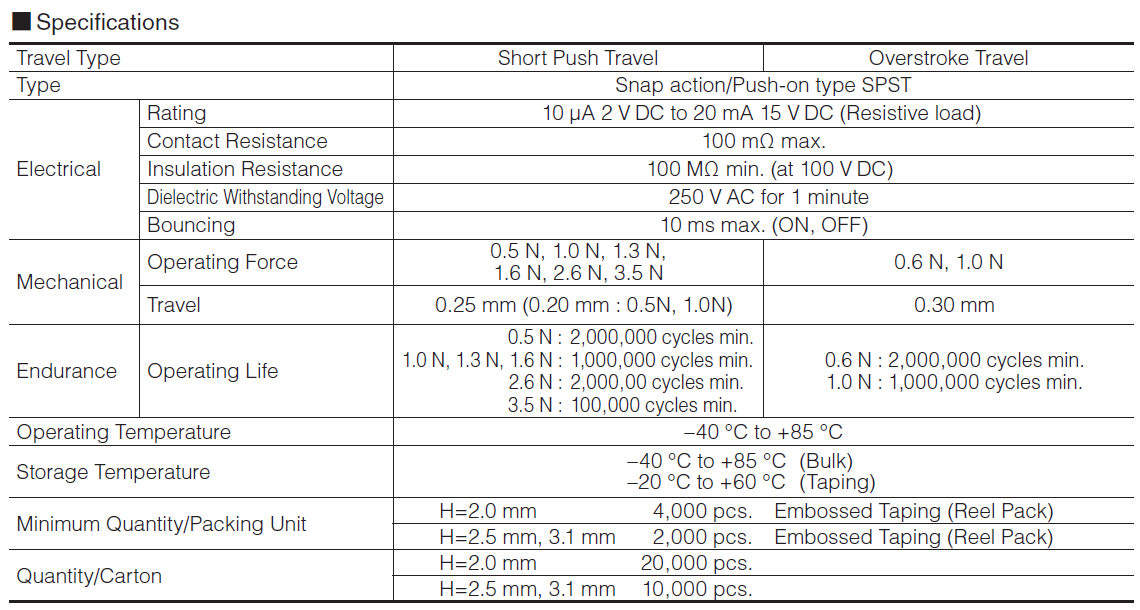

우선 마우스 좌,우, 가운데 휠 클릭에 사용되는 제품을 찾아보다가 동일한 제품으로 추측되는 EVQ-P0P02B 라는 제품을 찾았고 사양은 아래와 같다.
우선 외관이 동일한 제품을 찾다가 보니 상기 제품을 알게되었고 제조사는 Panasonic 이다. 스위치가 눌리는 부분은 아래 사진에도 나오지만 하늘색이며 0.6 [N]의 힘을 가한다는 가정하에 200만회의 기계적인 수명을 보장하는것으로 보인다.

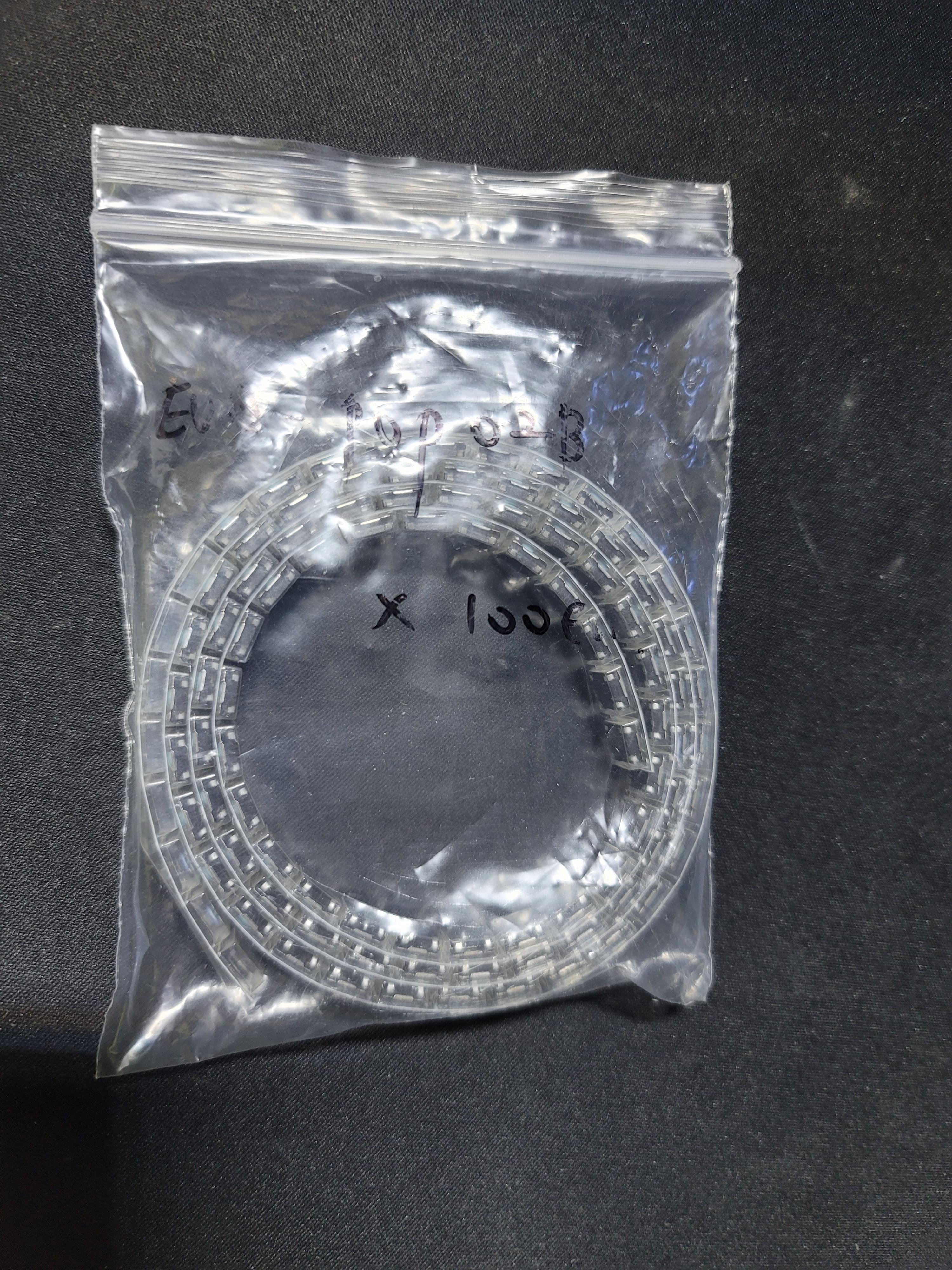

당시 개당 단가는 약 610원 정도 했던것으로 기억하며 100개를 구매했다.
EVQ-P0P02B : 스위치(MOUSER) > 스위치/전기/기계류
SWITCH TACTILE SPST-NO 0.02A 15V - Cut Tape (CT) - 642원 국내 최대 전자부품 전문 쇼핑몰 - 아이씨뱅큐
www.icbanq.com
우선 스위치 교제 작업을 진행전 사진이다. 사진에 잘 표현이 되는지는 모르겠으나 생활기스가 어마어마하다.
스위치 교체 작업 진행을 위해 배터리를 분리한다.
마우스 하단에 사진과 같이 마우스가 마우스 패드 위에서 부드럽게 미끄러지기 위한 테이프? 같은거를 들춰보면 별모양의 나사가 숨어있다. 총 4개의 나사를 풀어줘야 한다.

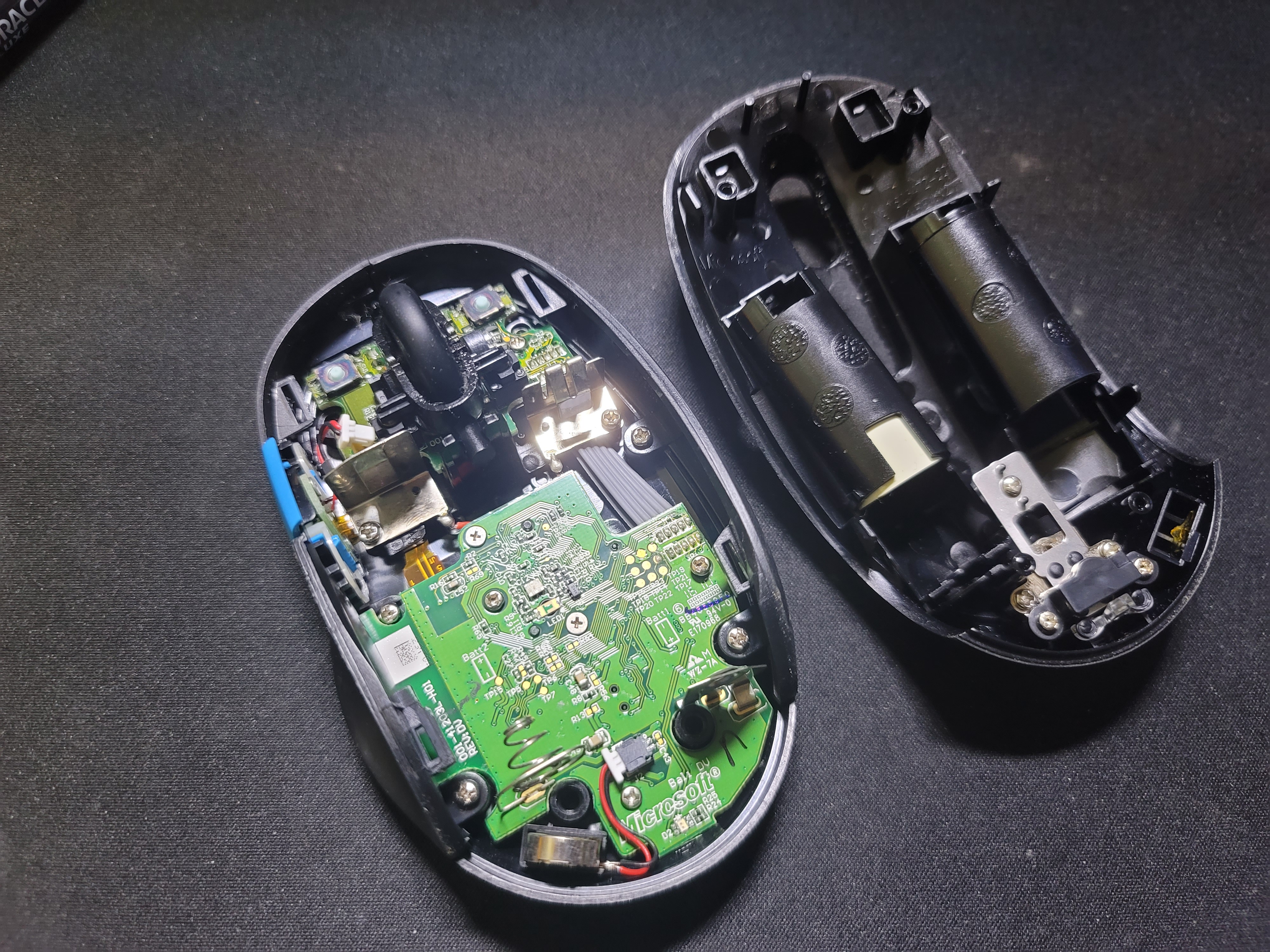

별나사를 풀고나면 위와같이 상단 플라스틱 커버가 분리되며 스위치가 드러난다. 여기서도 스위치를 떼어 낼수는 있으나 나의 납땜 실력이 부족하여 옆에 프라스틱을 녹일까봐 걱정되 더 분리를 진행하였다.
위와 같이 나사를 더 분리하면 스위치 부가 납땜하기 용이하도록 분리된다. 이제 스위치 교체를 위한 납땜을 실시한다.

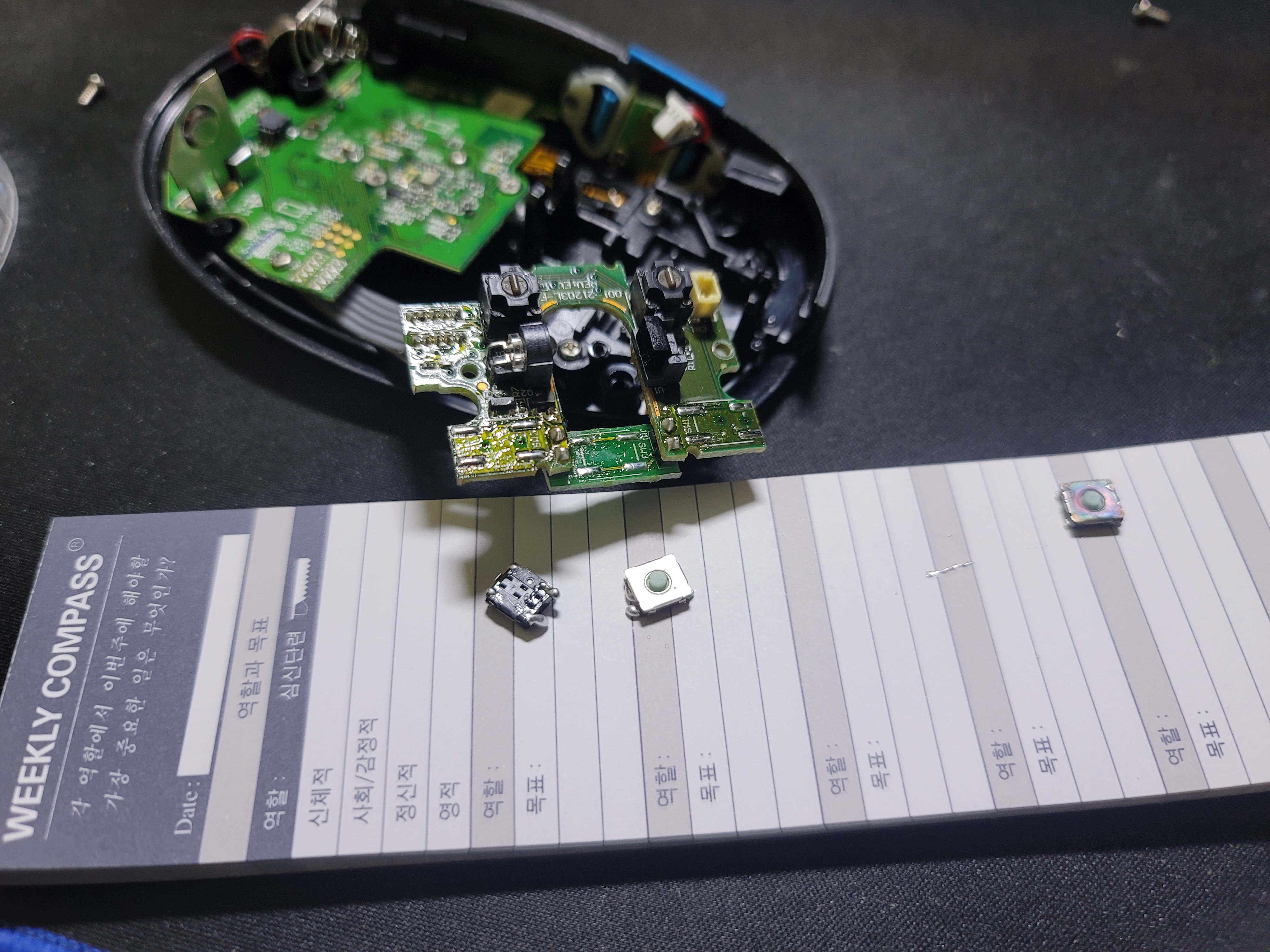

스위치 분리를 완료한 후의 사진
새 스위치를 납땜한 후의 사진
저렇게 분리를 하였지만가운데 스위치를 다시 붙이는 과정에서 마우스 휠의 왼쪽 스위치 케이스 일부를 녹여버렸다..
다시 조립은 분해의 역순을 완료하고 동작확인을 실시한다.
사진은 없지만 정상동작을 확인하였고 마우스 휠의 왼쪽 스위치도 정상적으로 동작함을 확인하였다.
스위치 교체기 완료
